Armado de un cable cruzado Ethernet 4.2.2.7

Práctica de laboratorio: Armado de un cable cruzado Ethernet

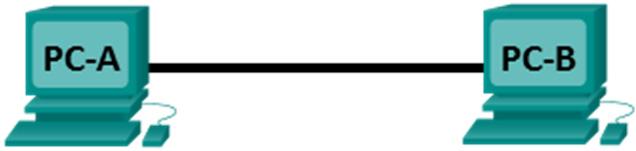

Topología

Tabla de direccionamiento

			Máscara de	Gateway
Dispositivo	Interfaz	Dirección IP	subred	predeterminado
PC-A	NIC	192.168.10.1	255.255.255.0	No aplicable
PC-B	NIC	192.168.10.2	255.255.255.0	No aplicable

Objetivos

Parte 1: Analizar los estándares de cableado y los diagramas de pines de Ethernet

•       Analizar diagramas y tablas para el cable Ethernet estándar TIA/EIA 568-A.

•       Analizar diagramas y tablas para el cable Ethernet estándar TIA/EIA 568-B.

Parte 2: Armar un cable cruzado Ethernet

•       Armar y conectar un extremo del cable TIA/EIA 568-A.

•       Armar y conectar un extremo del cable TIA/EIA 568-B.

Parte 3: Probar un cable cruzado Ethernet

•       Probar un cable cruzado Ethernet con un comprobador de cables.

•       Conectar dos PC mediante un cable cruzado Ethernet.

Información básica/Situación

En esta práctica de laboratorio, armará y conectará un cable cruzado Ethernet, y lo probará conectando dos PC y haciendo ping entre ellas. Primero analizará los estándares 568-A y 568-B de la Telecommunications Industry Association/Electronic Industries Association (TIA/EIA) y la forma en que se aplican a los cables Ethernet. Luego armará un cable cruzado Ethernet y lo probará. Por último, utilizará el cable que acaba de armar para conectar dos PC y lo probará haciendo ping entre ellas.

Nota: las capacidades de detección automática disponibles en muchos dispositivos, como el switch del router de servicios integrados (ISR) Cisco 1941, le permitirán ver los cables directos que conectan dispositivos similares.

Recursos necesarios

•       Un tramo de cable, ya sea de categoría 5e o 5. El tramo de cable debe ser de 0,6 m a 0,9 m (de 2 ft a 3 ft).

•       2 conectores RJ-45

•       Tenaza engarzadora RJ-45

•       Alicate
